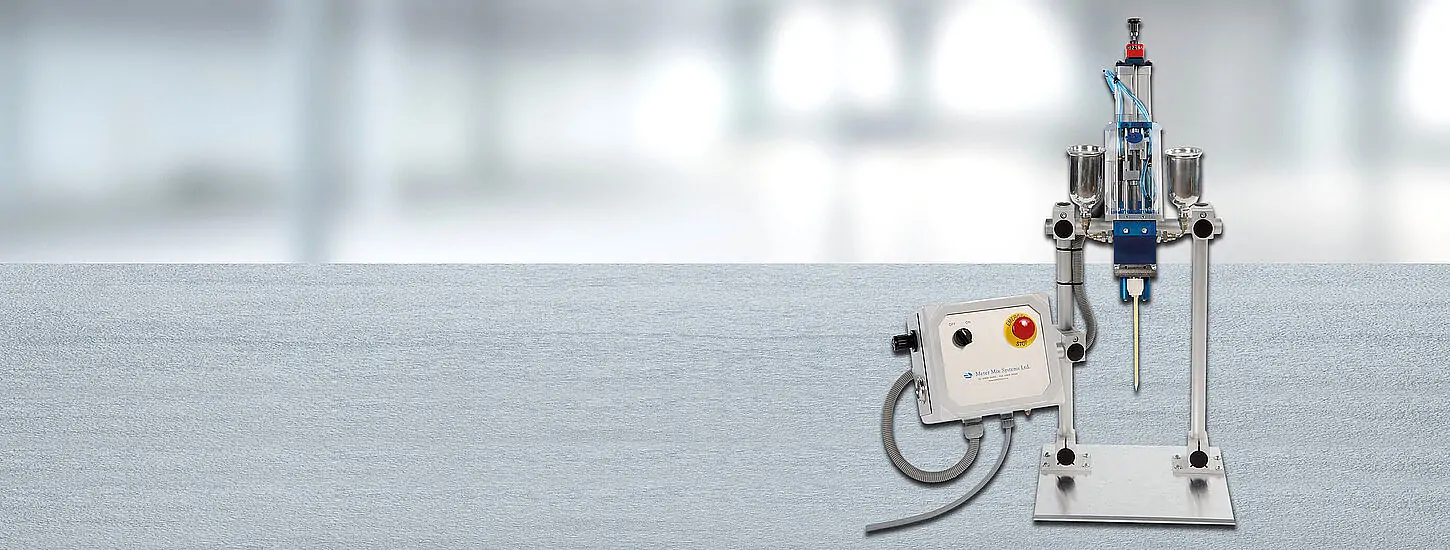

LiquidShot 2
Sistema para dispensar cantidades precisas de disparos de menos de 3 ml
Dispensador para pequeños disparos de adhesivos y resinas epoxi
El sistema de dosificación y mezcla LiquidShot 2 se ha desarrollado especialmente para dosificar cantidades precisas de disparo inferiores a 3 ml. Esto los convierte en la solución perfecta para el encapsulado de componentes electrónicos en los que se requiere la máxima precisión. El LiquidShot 2 ofrece un control de la dosificación seguro y probado con una proporción de mezcla fija durante el proceso de descarga. Gracias a su peso ligero, el sistema también puede montarse directamente en un robot de brazo articulado. El sistema puede utilizarse para procesar diversos materiales de dos componentes:
- resina epoxi
- poliuretano
- silicona
- metacrilato
Ámbitos de aplicación
- Encapsulado
- Encolado
- Sellado
Sus ventajas
- Tamaño compacto, adecuado para su montaje en un robot de brazo articulado (dirección XYZ)
- Descarga precisa de pequeñas cantidades de disparo
- Control preciso de la cantidad de descarga (LiquidShot 2E)
- Adecuado para procesar materiales rellenos (cuando está equipado con componentes endurecidos)
Saber más
Descargar ahora el catálogo para más información:
Especificaciones técnicas
| Proporción de mezcla | De 1:1 a 12:1 (dependiendo de las bombas) |
| Rango de viscosidad | Hasta 500,000 mPas (dependiendo de la tixotropía del material) |
| Cantidad de disparo | Disponible desde aprox. 0.04 hasta 6.79 ml en una relación de volumen de 1:1 |
| Velocidad de aplicación | Hasta 15 disparos por minuto (dependiendo de la viscosidad) |
| Técnica de mezcla | Mezclador estático |
| Capacidad del contenedor | Cartuchos de plástico (600 ml) |
| Conexión a la red eléctrica | 230 V / 50 Hz o 110 V / 60 Hz |
| Aire comprimido | 80 psi |
Equipo básico
- Bomba de pistón de desplazamiento positivo de efecto simple
- Ajuste de la cantidad de disparo controlado por el operador (LiquidShot 2P)
- Selección de la cantidad de disparo paso a paso o controlada por robot (LiquidShot 2E) Ajuste de la cantidad de disparo con pantalla digital (LiquidShot 2P)
- Control electrónico de la cantidad de disparo y de descarga (LiquidShot 2E)
- Indicador de mantenimiento (LED)
Controles:- PLC integrado con pantalla táctil en color como interfaz de usuario
- función de receta con hasta 50 cantidades de descarga y de disparo programables (Liquid Shot 2E)
- temporizador de enjuague para evitar el endurecimiento del material
- posibilidad de funcionamiento mediante pedal o control remoto
Opciones
- Contenedor de 6 l de capacidad sobre bastidor de soporte especial
- Calefacción controlada digitalmente
- Indicador de nivel
- Agitador eléctrico para el contenedor
- Procesamiento de materiales muy viscosos (no moldeables) con cartuchos presurizados
- Componentes de acero inoxidable para proteger contra la corrosión
- Componentes endurecidos para proteger contra la abrasión
- Bomba de transferencia y acumulador para el suministro directamente desde los envases originales
Variantes

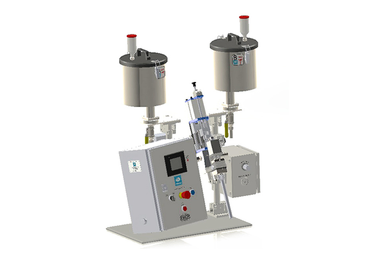

LiquidShot 2P
Accionamiento neumático, bomba de pistones de desplazamiento

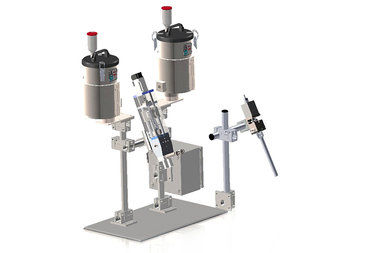

LiquidShot 2E
Accionamiento eléctrico, bomba de pistones de desplazamiento
